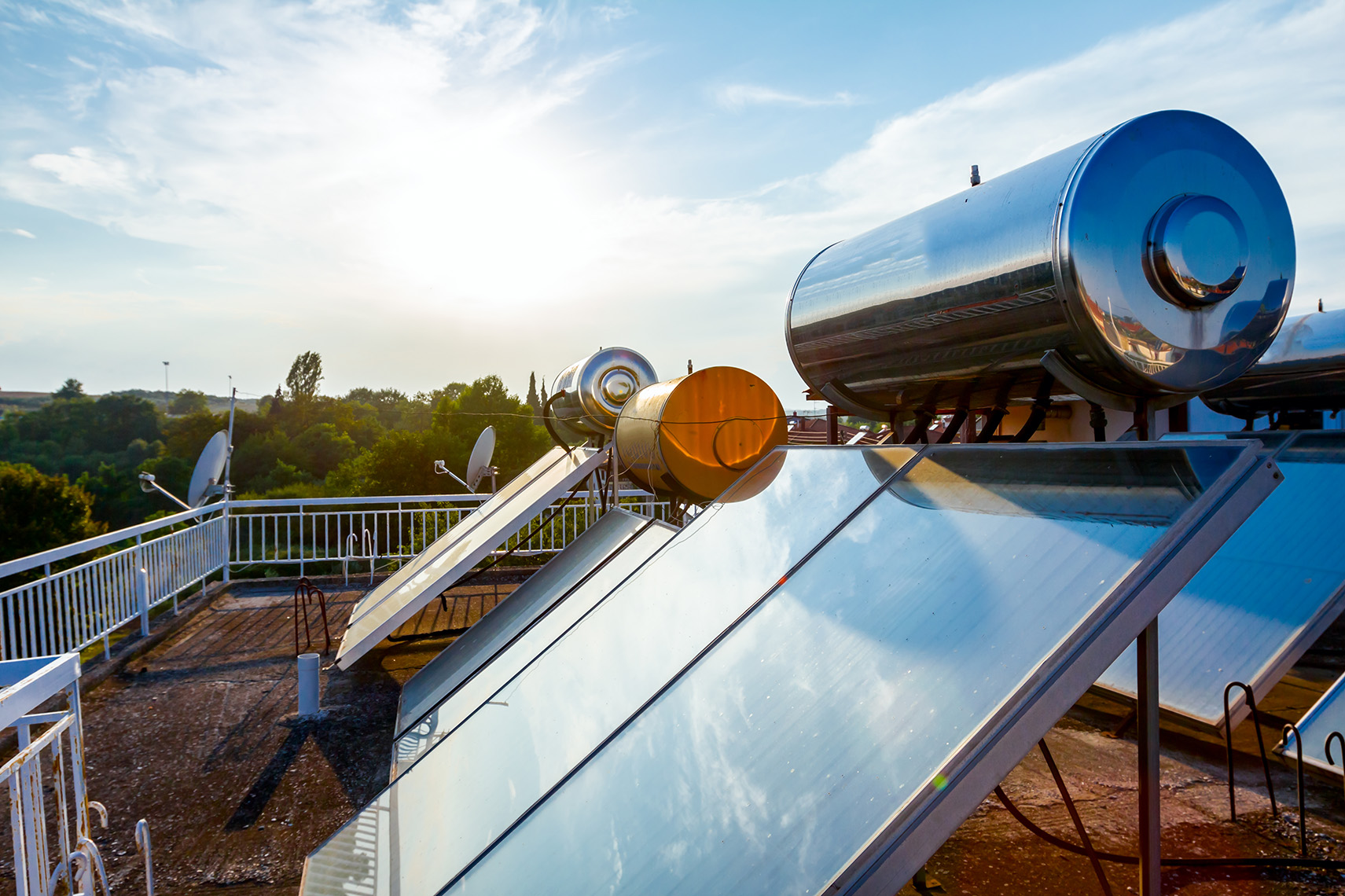

        節能成為了我國可持續發展的一項長遠發展戰略，是我國的基本國策。太陽能是一種重要的可再生能源，太陽能熱水器是將太陽光能轉化為熱能的裝置，將水從低溫加熱到高溫，以滿足人們在生活、生產中的熱水使用。太陽能熱水器按結構形式分為真空管式太陽能熱水器和平板式太陽能熱水器，主要以真空管式太陽能熱水器為主，佔據國內95%的市場份額。真空管式家用太陽能熱水器是由集熱管、儲水箱及支架等相關零配件組成，把太陽能轉換成熱能主要依靠真空集熱管，真空集熱管利用熱水上浮冷水下沉的原理，使水產生微循環而達到所需熱水。我國的太陽能熱利用技術發展很快，家用太陽能熱水器得到了廣泛的應用。目前在賓館、學校、工廠等單位，大規模使用大型太陽能熱水器設備。

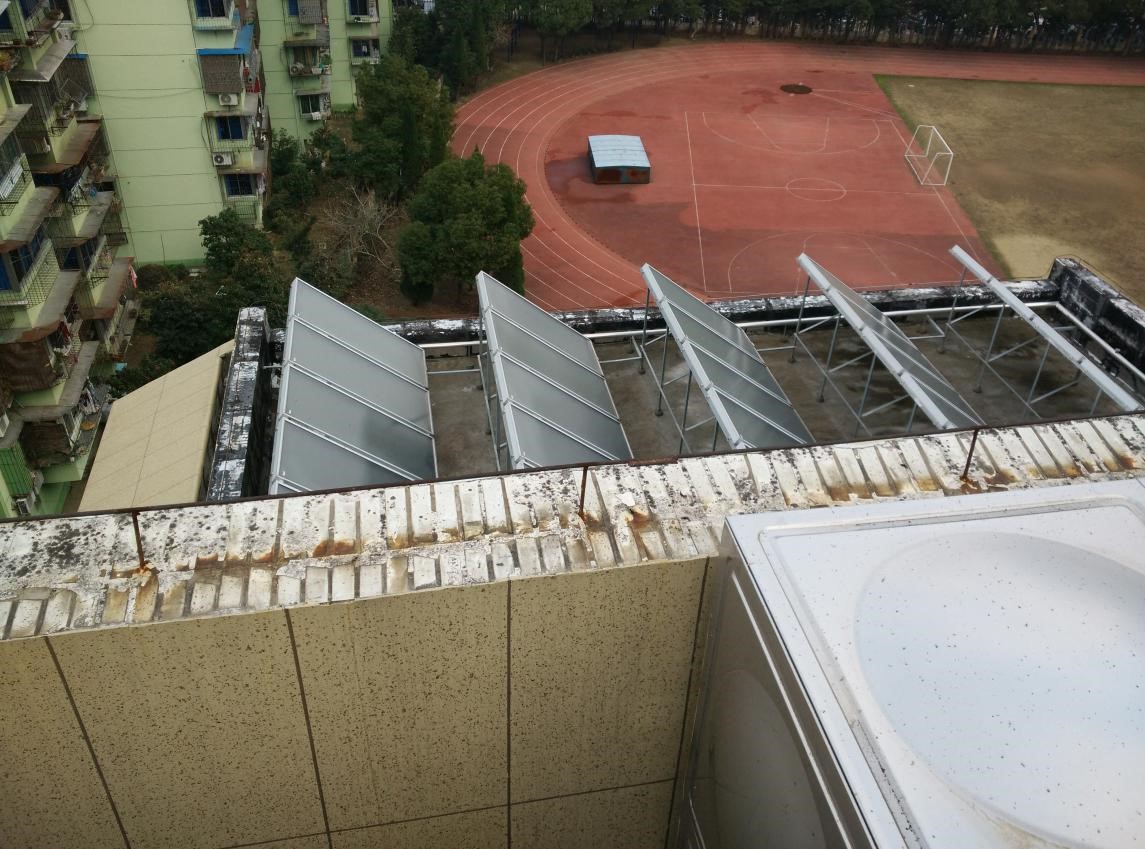

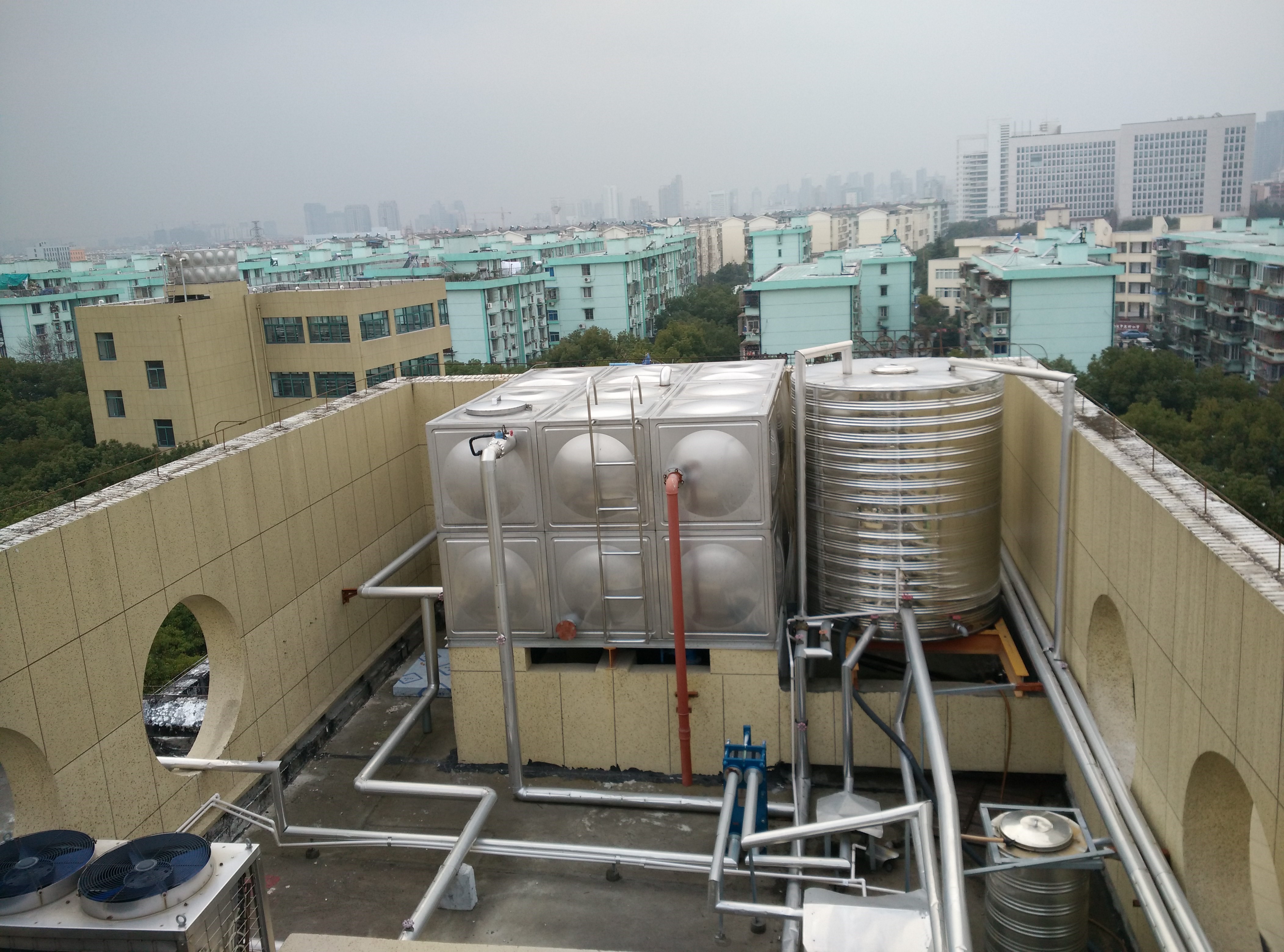

    該設備是應用與學校熱水供熱使用。目前熱水器存在一些問題，當太陽不好時，無法使用太陽能進行加熱，需要進行電熱管進行加熱，但是目前現有的水箱，在水位控制上只有高位和低位元，加熱時常常對整箱水進行加熱，但使用時只會使用極少的熱水，這樣就導致了用電上的浪費。學校方面覺得要對用水箱的水位進行百分比設置，減少出現整箱加熱的情況節約用電。

▸ 另外提出，學生在使用熱水時是有一定時間規律的，所以其要求熱水供應時間可以設置。能更進一步提升節能效率。

▸ 再者，要求相關設置可以通過互聯網的形式進行啟停與能進行相關參數設定。

▸ 最後，要求能記錄太陽強度、水位、溫度、各個控制點的開啟情況進行即時記錄。做到問題、故障的追溯。

     該方案採用PLC與觸控式螢幕控制配合解決，水位/光照/溫度等感測器透過類比量方式將資料傳輸給PLC，觸控式螢幕再與PLC的通訊實現人機操控。

▸ 熱水供應定時操作可以透過觸控式螢幕的排程功能實現，不僅可以每日的啟停控制，並且通過對應的功能按鈕可以隨時修改時間與取消當日的計畫，能更進一步提升節能效率。

▸ 通過網線，將觸控式螢幕連結至學校的交換機上，因學校內部的電腦均在同一個交換機，同一個網段上，所以學校內部的固定電腦均可訪問觸控式螢幕，並且透過觸控式螢幕的穿透功能可以實現對PLC程式監控與修改程式等操作。

▸ 透過觸控式螢幕的VNC功能，內網用戶通過PC、手機或者平板等載體直接訪問觸控式螢幕的當前畫面。進行相關控制操作。對與外網使用者，需要先進行VPN的連結，當通過認證後，便可和內網用戶一樣進行相關操作。

▸ 通過觸控式螢幕的資料收集功能實現每分鐘對太陽強度、水位、溫度、各個控制點的開啟情況進行即時記錄。並且可以透過歷史趨勢圖元件將所採集到的資料呈現曲線化的樣式以便監測資料情況。也可將資料以excel類型保存至U盤或透過FTP Client直接存放至遠端的雲端資料庫

 “資料獲取”

觸控式螢幕前板的防護等級為IP65，從任何角度低壓水噴射對觸控式螢幕操作運行均無任何影響，完全能滿足設備的正常使用

“定時排程式控制制”

透過QR Code元件進行操作，該元件可以自由配置二維碼顯示內容，使得客戶輕鬆快捷的完成設備操作付費

“VNC遠程控制”

可透過VNC功能實現遠端控制，即使操作員遠在它処也能操作設備

通過觸控式螢幕的排程功能，可能由用戶自由設定每日定時加熱時間。搭配VNC與VPN功能，可以實現設備遠端控制的效果，讓客戶遠端監視/維護設備情況。再通過資料收集實現感測器資料一手收集，對於資料包表製作以及問題、故障的追溯與分析均具有很大幫助。
