隨著城市功能的日益完善和人民生活品質的提高，建設燈光夜景，勾勒城市第二風景線，不斷優化市民的夜生活環境，塑造現代化城市形象，城區夜間景觀照明品質已備受重視，城市景觀照明，主要包括道路綠帶亮化、遊園綠地亮化、建築物立面亮化、公共設施亮化、噴泉水池以及各種非公益性的廣告、字牌和店招等構成，隨著城市基礎設施建設規模的不斷擴大，城市景觀照明建設得到了飛速發展，城市景觀照明設施的發展速度已遠遠超過了路燈的發展。目前，在景觀燈的控制方面，主要通過人工或時間繼電器來實現簡單的定時開關，該種方式雖然成本低，但無法實現遠端控制，無法實現靈活的管理和即時監控，無法真正滿足城市景觀的智慧化控制要求

▸ 客戶要求對遊樂場內的擴建區域內的所有燈光設備，進行單獨手動控制和自動時鐘控制。其中時鐘控制需要達到以下要求:在週一到周天能進行定時啟動與關閉的時間調整，後臺可以自由設置對應的啟動與關閉時間或是直接關閉自動時鐘控制功能

▸ 因自動時鐘控制參數的重要性，需要特定人員才能進行操作。所以訪問此介面時需要有特定的帳號等級，否則不允許訪問。並記錄下修改此參數時候的操作記錄(包含操作帳號、修改時間、修改的內容等參數)。而且如果每次需要慢慢手動輸入密碼進行訪問，將會使得操作較為複雜，希望有一種快速登錄的手段，比如使用特製U盤開放許可權

▸ 因為控制區域比較大，所以將整的區域劃做為四個小區域，其中部分觸控式螢幕安裝環境可能會在半開放空間(非控制室內)等較差環境，針對此情況要對觸控式螢幕的前板防護等級有所要求，在任何角度撥水/濺水不能影響觸控式螢幕的正常操作。

▸ 除了各個小區域的單獨控制外，該控制系統還需要連接到中控室進行整合控制,並且通訊要求可靠且穩定

▸ 自動時鐘功能可以透過觸控式螢幕的排程功能將控制信號發送給PLC從而控制燈光設備；其中排程功能不僅可以設置每天的啟動時間與結束時間，並且可以單獨設置啟動日(如僅要週一、週三、周天啟動)使得時間控制更加具有彈性。時間設置參數可以透過功能按鈕中的排程設定表來具體設置時間控制參數，表內參數排版設置一目了然簡單上手；而且透過連接NTP伺服器同步網路時間以確保時間不會產生誤差。而手動控制僅需簡單的按鈕操作即可實現。

▸ 畫面等級存取權限可以通過設置觸控式螢幕中的安全功能，配置好對應的帳號/密碼與安全等級，並在時鐘畫面設置要對應的安全基本屬性(低於此屬性的帳號無法訪問)；參數操作記錄也能透過觸控式螢幕的操作記錄功能實現，僅需勾選記錄參數(帳號ID、日期時間、前值、更改後的值等參數)並配置要需要記錄的參數，即可完成記錄操作。

▸ 觸控式螢幕前板的防護等級為IP65，從任何角度低壓水噴射對觸控式螢幕操作運行均無任何影響。觸控式螢幕採用的是電阻式觸控方式，即使螢幕表面帶有水珠也能正常操作。

▸ 因主控室離控制櫃距離較遠約為600m左右，主控室的觸控式螢幕採用RS485的通信方式連接到主控櫃的主站PLC以完成資料交互。而且觸控式螢幕中自帶終端電阻可防止通訊發生的信號反射情況發生，並配有高抗雜訊能力，避免觸控式螢幕被外在環境或設備的電氣干擾導致宕機發生。

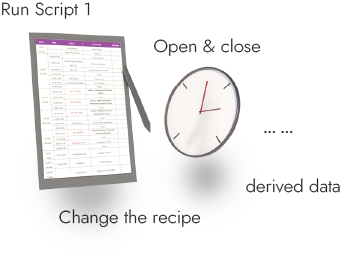

 “自動時鐘控制”

觸控式螢幕帶有排程功能，簡單配置即可完成燈光的定時啟動與關閉

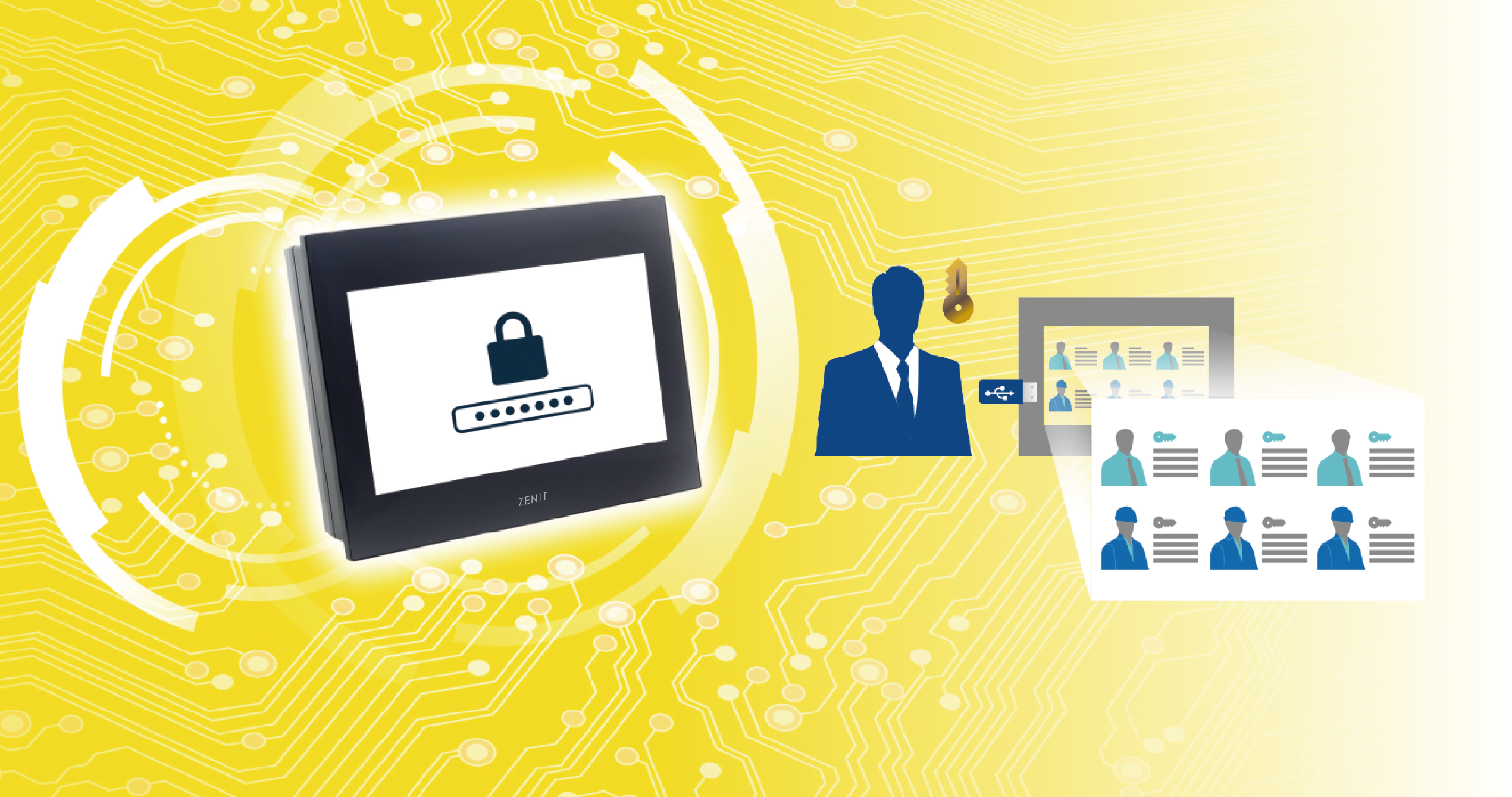

“安全等級與操作記錄”

重要參數訪問需要控制許可權，並能記錄對應參數的操作記錄

“IP65防護等級”

前板的防護等級為IP65，從任何角度低壓水噴射對觸控式螢幕操作運行均無任何影響

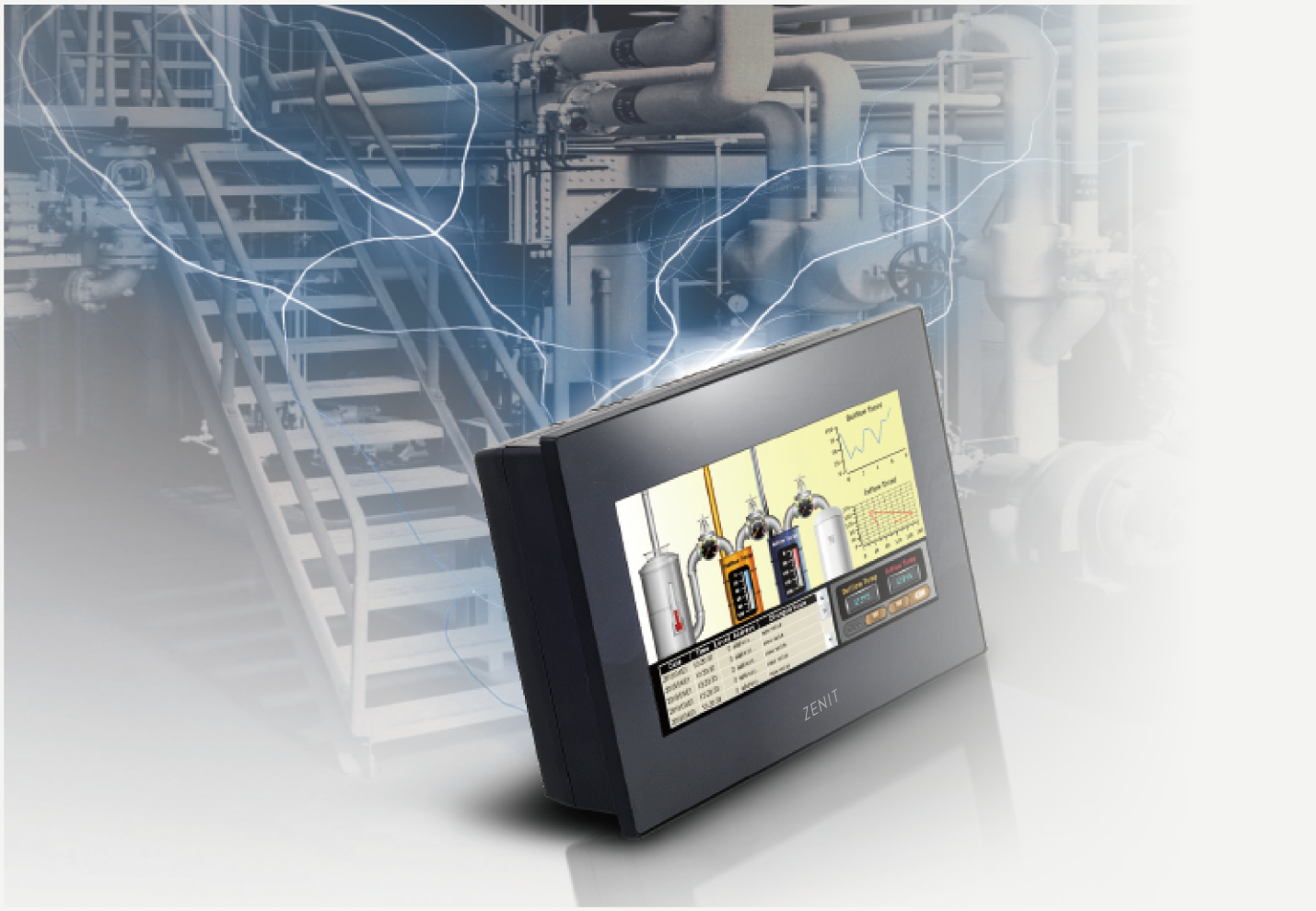

“高抗雜訊能力”

觸控式螢幕具有強大的抗雜訊能力，無論在任何環境/干擾下都能正常且穩定運行

       觸控式螢幕的排程功能可完美實現自動時鐘功能，精准達成燈光設備的定時控制要求，參數介面還可自由設置啟停時間使其更具彈性。其中重要介面需要帳號許可權登錄否則無法操作，並記錄下重要參數的操作記錄，以便後續查閱。前板防護等級為IP65，從任何角度低壓水噴射對觸控式螢幕操作運行均無任何影響。電阻式觸控方式即使螢幕表面帶有水珠也能正常操作。採用RS485通訊方式實現較遠距離通訊，自帶的終端電阻與強大的抗雜訊能力使得通訊信號更加可靠與穩定
